김태형·오원진 학생, Chemical Engineering Journal 논문 게재

CAMP Lab의 김태형 학생(석사)과 오원진 학생(석사과정)이 공동 제1저자로 참여한 논문이 Elsevier의 Chemical Engineering Journal(2025 JCR IF 12.5, JCR Q1, Engineering, Chemical 분야 상위 3.6%)에 게재되었습니다. 두 학생의 성과를 축하합니다.

논문 정보

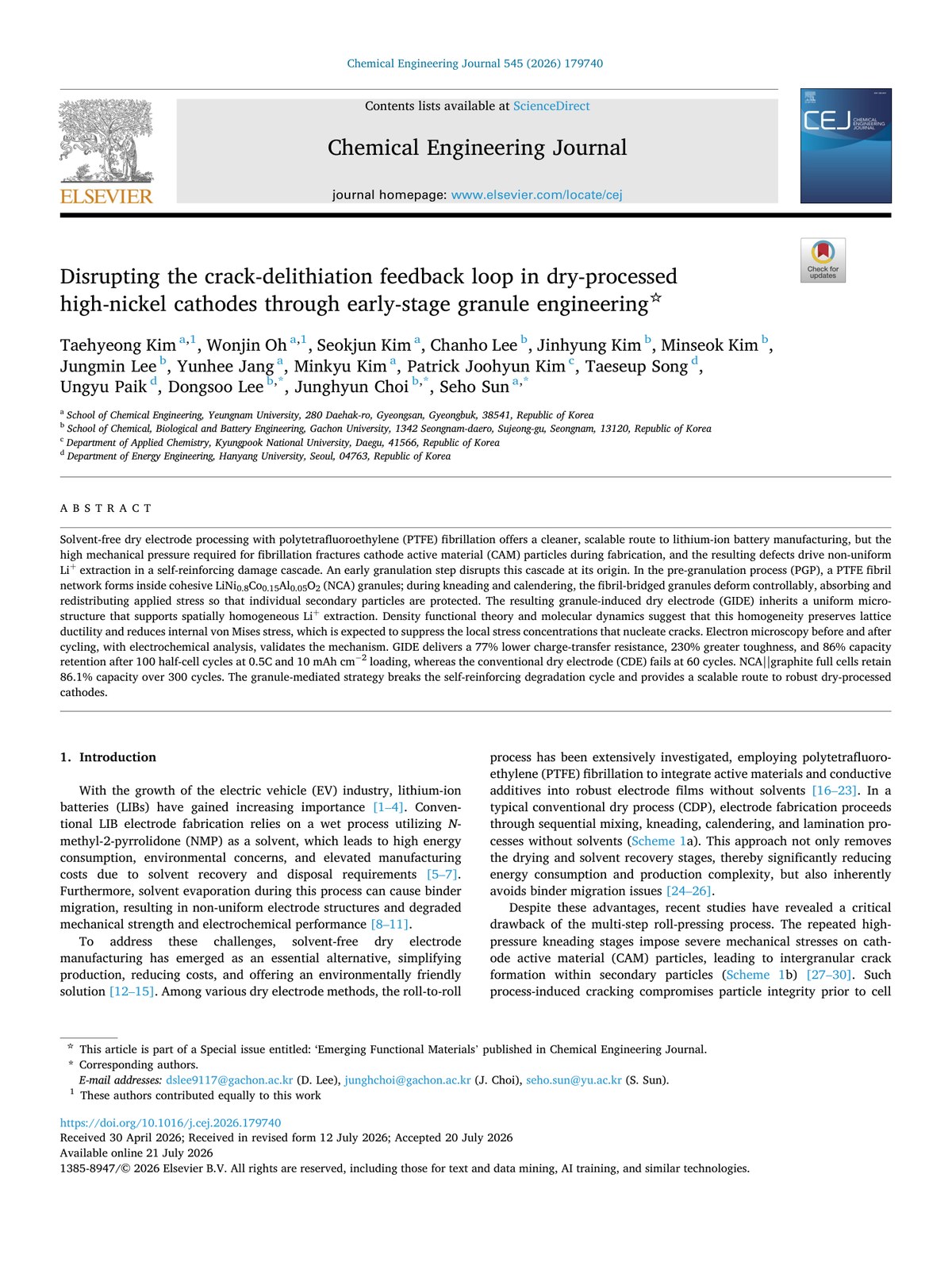

• 제목: Disrupting the crack-delithiation feedback loop in dry-processed high-nickel cathodes through early-stage granule engineering
• 저널: Chemical Engineering Journal 545 (2026) 179740 — Special issue “Emerging Functional Materials”
• 저자: Taehyeong Kim‡, Wonjin Oh‡, Seokjun Kim, Chanho Lee, Jinhyung Kim, Minseok Kim, Jungmin Lee, Yunhee Jang, Minkyu Kim, Patrick Joohyun Kim, Taeseup Song, Ungyu Paik, Dongsoo Lee*, Junghyun Choi*, Seho Sun* (‡ 공동 제1저자, * 교신저자)
• 공동연구기관: 가천대학교, 경북대학교, 한양대학교
• 온라인 게재: 2026년 7월 21일
• 링크: https://doi.org/10.1016/j.cej.2026.179740

한 줄 결론

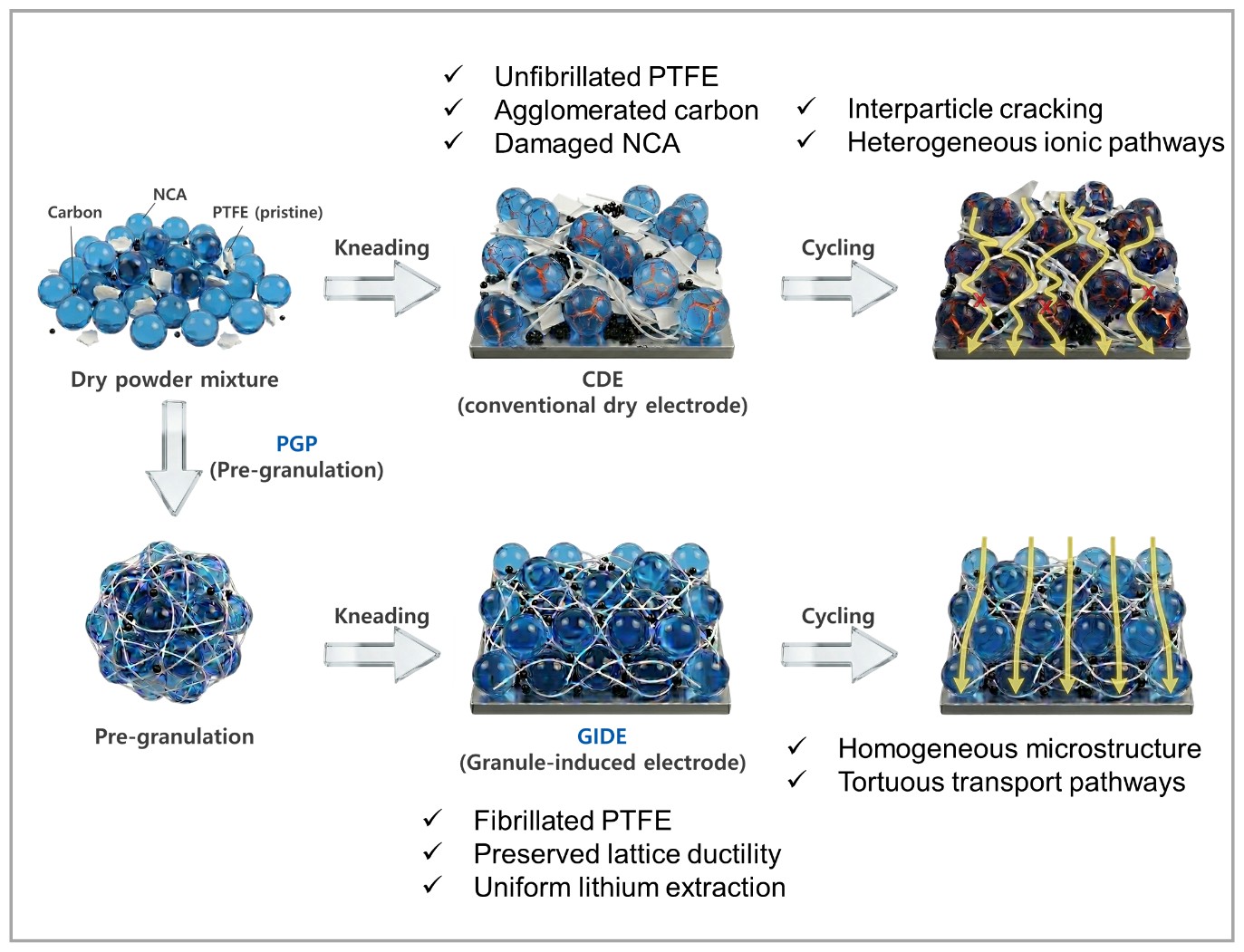

혼련(kneading) 전에 NCA 활물질과 PTFE 바인더를 먼저 과립화해 과립 내부에 PTFE 섬유망을 만들어 두면, 건식 공정의 고압 단계에서 입자에 걸리는 응력이 흡수·분산되어 균열과 불균일 탈리튬화의 자기강화 되먹임 고리가 끊어집니다.

그 결과 과립 유도 건식 전극(GIDE)은 기존 건식 전극(CDE) 대비 전하이동저항 77% 감소, 인성 230% 향상을 보였고, 10 mAh cm⁻² 고로딩 하프셀에서 100사이클 후 86%(CDE는 60사이클에서 고장), NCA‖흑연 풀셀에서 300사이클 후 86.1%의 용량 유지율을 달성했습니다. DFT와 분자동역학 계산은 균일한 탈리튬화가 격자 연성을 보존하고 내부 von Mises 응력을 낮춘다는 메커니즘을 뒷받침합니다.
